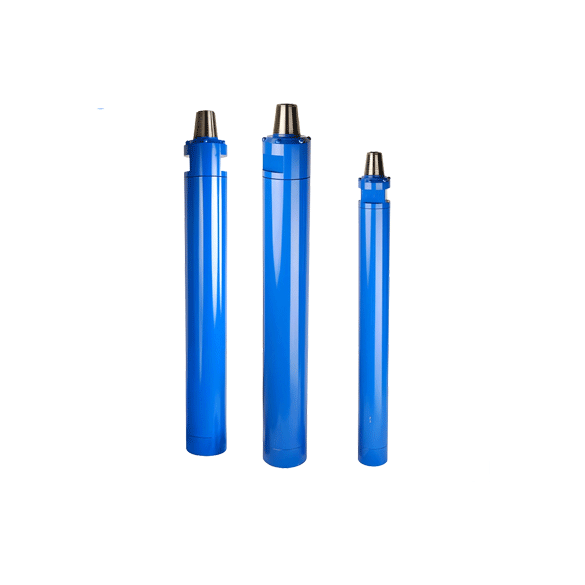

Введение в молотки dth

Оптимальный диапазон размеров отверстий для бурения взрывных скважин с помощью DTH составляет от 90 мм до 254 мм (3 ½”–10″). Небольшие взрывные скважины обычно бурятся с помощью перфоратора, а более крупные скважины обычно бурятся роторными станками.

В других применениях, таких как бурение фундаментов, пневмоударники могут использоваться с одним долотом в размерах отверстий до . 750 мм (30″). С несколькими ударными установками CD (кустовые буры) бурят отверстия до 70″ или 1778 мм.

Как правило, наименьший диаметр отверстия, который может бурить пневмоударник, равен его номинальному размеру. 4-дюймовый пневмоударник пробурит отверстие диаметром 4 дюйма (102 мм). Ограничивающим фактором является внешний диаметр пневмоударника, поскольку при уменьшении диаметра отверстия поток воздуха ограничивается. Максимальный размер отверстия для эксплуатационного бурения равен номинальному размеру пневмоударника плюс 1 дюйм, поэтому для 4-дюймового пневмоударника максимальный размер отверстия составляет 5 дюймов (127–130 мм).

Выбор правильного молотка во многом определяется размером скважины и типом горной породы. В идеале размер молотка должен максимально точно соответствовать требуемому размеру скважины, оставляя достаточно места для выбуренной породы, чтобы ее можно было вынести из скважины.

Потребление воздуха/Рабочее давление

Коды продуктов являются ценным инструментом для описания и идентификации продукта. В структуре кода мы попытались описать характеристики продукта с помощью буквенно-цифровой системы, и не всегда на 100% логичной, но с помощью прилагаемого ключа вы сможете найти продукт, который вы ищете, или альтернативные продукты.

Потребление воздуха/Рабочее давление

Технические характеристики

Hammer	BR2A	DHD3.5	HK4D	HD45	HQL4A	HQL50	HK5Q	HD55	HQL60	HQL6A	HQL80	HD85	HK9Q	HSD10	HSD12	HK12Y	N125-R
Recommended bit size, mm	76	92-105	112-127			140-152			165-178		203-229		216-229	245-305	305-445	305-350	305-445
Bit Shank	BR2A	DHD3.5	DHD340A		QL40	QL50		DHD350	QL60		QL80	DHD380	QL80	SD10	SD12	HY12	NUMA125R
External diameter, mm	63	82	100	100	101	126.5	127.5	126.5	148	146	185	185	203	225	275	275	275
Length excl. thread, mm (Less bit)	837	855	915	1032.5	1057	1147	935	1167	1121	1182	1471	1487	1345	1413	1680	1590	1812
Hammer weight, kg (Less bit)	14.1	25	37.5	40.6	41	71.6	67.6	77.2	105	105	203	206	228	303	526	510.2	546
Package case size	(L)910 (W)90 (H)120	(L)1200 (W)110 (H)140	(L)1010 (W)130 (H)160	(L)1080 (W)125 (H)134	(L)1150 (W)130 (H)160	(L)1290 (W)150 (H)175	(L)1100 (W)155 (H)180	(L)1290 (W)150 (H)175	(L)1270 (W)170 (H)200	(L)1260 (W)180 (H)200	(L)1440 (W)230 (H)270	(L)1560 (W)230 (H)270	(L)1500 (W)240 (H)280	(L)1620 (W)275 (H)290	(L)1880 (W)320 (H)320	(L)1665 (W)320 (H)360	(L)1880 (W)310 (H)310
Top Sub thread	RD50	2-3/8″ API REG				3-1/2″ API REG					4-1/2″ API REG			6-5/8″ API REG		6-5/8″ API REG 7-5/8″ API REG	6-5/8″ API REG
Working Pressure, PSI	80-170	150-250	200-300			250-350			300-350		300-380			300-380	150-350	200-350
Air consumption, CFM	250-350	300-400	500-700			500-800			600-900		950-1200			950-1200	1000-1800	1200-1500	800-1800
Piston diameter, mm	42.7	65	82	80	80	104	102	100	122	121	150	150	165	185	225
Piston weight, kg	1.7	5.1	9.2	9	9	17	17	16	24	24	38	42	50	68	110	111	111
Wrench flat, mm	L47 W50	L57 W35	L74.5 W45	L64 W40	NO wrench flat	L89 W60	L88 W50	L89 W60	L101 W65	L101 W60	L128 W70	L140 W70	L128 W70	L140 W70	L140 W70	L140 W70	L140 L70
Feed force, kN	2~6	3~8	5~15			6~25			7~20		10~25			15~30	20~35
Rotation speed, r/min	30-70	3-90	25-80			20-70			25-60		20-60			15-35
Drilling conditions and project specifications may require larger air package to be used
